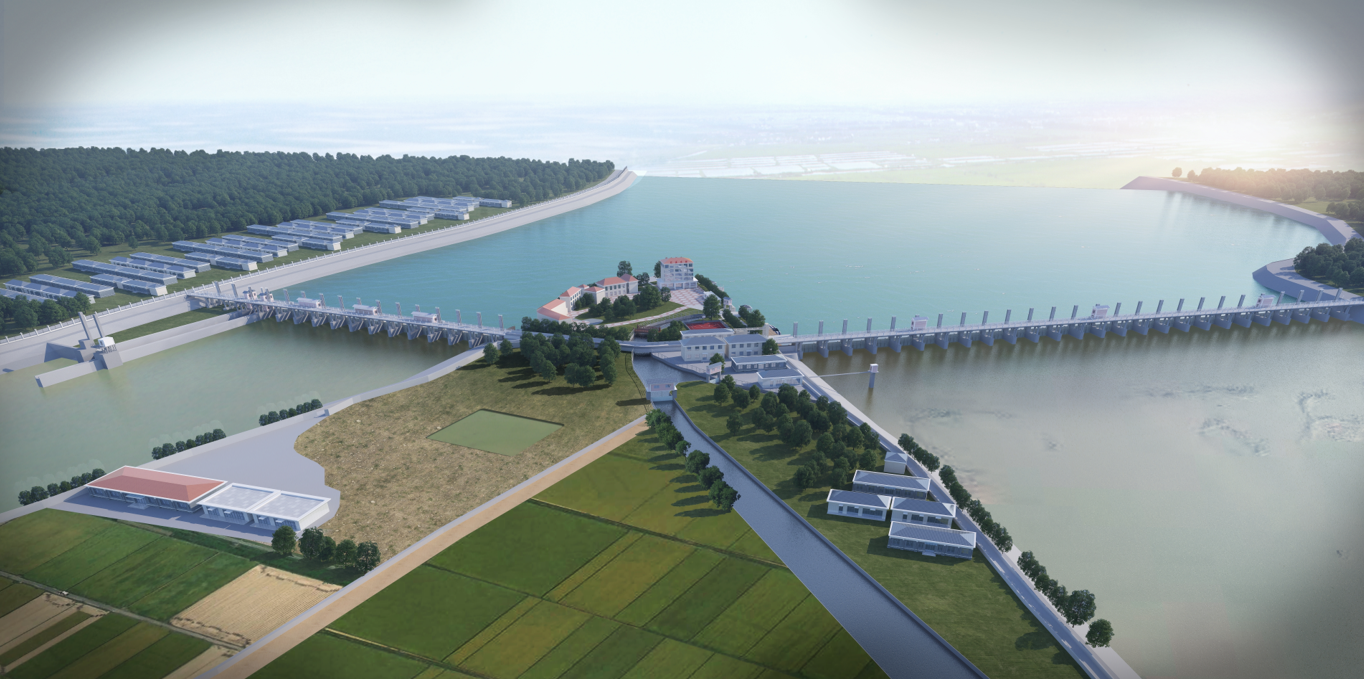

在福建层峦叠嶂的褶皱深处,一场以SCADA等技术为支点的数字化浪潮正悄然改写这条壮美江河的历史脚本——九龙江是福建省第二大河流,也是我国水电站建设最密集的水域之一,北溪水闸是九龙江流域最大的供水枢纽工程,承担着向厦门、漳州两大城市供水的重任,也是闽西南水资源配置工程的重要节点,对于促进闽西南经济和社会协同发展具有重要的作用。
■ “智”驭江河开启福泽山海新篇章
·九龙江的碧水映照着数字福建的璀璨图景·
作为数字中国的始发站和水资源大省,福建水利一直走在数字化、信息化的前沿。虽身处水资源大省,厦漳地区水资源却愈发紧缺,如何合理利用水资源、保障供水安全,打造一城碧水硬核的软实力,成为九龙江流域工作的重点和难点。
随着信息化技术的飞速发展,九龙江流域的管理与保护也迎来了新的变革。福建省九龙江北溪管理局紧跟时代步伐,积极推进信息化建设,福建省九龙江北溪水闸工程信息管理系统建设项目应运而生。
九龙江北溪水闸原综合自动化系统于2007年完成设备采购,2008年投入试运行。系统将北溪水闸除险加固工程中建立的多个专业性应用系统集成为一个综合自动化系统平台。近年由于工程运行单位新增信息化业务需求,加之设备老化,原综合自动化系统平台的运行可靠性有所下降,相关的软硬件设备急需升级改造。
同时,随着“数字水利”工程的实施,水利水电工程行业海量工程数据日益增长,各个站点数据、各个子系统数据互相单独存储,形成数据孤岛,无法实现数据的统一存储管理与挖掘应用,因此急需一个统一的工程信息管理系统对数据进行集中处理。亚控KingSCADA
■ 亚控SCADA“筑基”赋能生态水利“点数成金”
按照水利部“水利工程补短板、水利行业强监管”的水利改革发展总基调,九龙江北溪水闸工程信息管理系统对相关的软硬件设备进行升级改造,包括水情自动测报系统、闸门计算机监控系统、视频监控系统、左干渠计算机监控系统、子系统数据接入、IT基础架构、机房等。其中计算机监控系统基于亚控KingSCADA构建,为各个分子系统的数据融合提供了统一的平台,其IT基础架构安全等级按照国家等级保护三级要求进行建设。
同时,以亚控信息化平台为底座也建造了基于 GIS+BIM 的建设期、运行期项目管理系统,在高速宽带计算机网络基础上,实现全线调水监控、水质监测自动化,建成先进实用高效可靠、覆盖整个工程区域的工程全生命周期信息管理系统,实现对工程的三维可视数字化建设管理、运维管理和水资源优化调度决策支持,实现“智慧建管”。
此次改造过程中,针对监控系统的现状,同时结合北溪水资源调度中心对运行管理的需要,对南北港每个闸门进行实时监控。为加强对运维人员安全查询、巡检、考核的需要,利用新的监控技术做到“用数据说话”,增加了人脸识别系统、巡检考勤系统和周界报警系统。同时,本次建设的视频监控平台要实现与现有的安保监控系统、流域监控系统无缝整合,做到智能手机、平板等移动终端能够实时查看。
基于亚控KingSCADA、亚控信息化平台构建的九龙江北溪水闸工程信息管理系统实现了水资源的合理、高效利用,全面提升水资源的承载能力,实现水资源综合业务管理和综合办公管理,满足引水线路水情、工情的实时监控和综合业务的现代化、信息化、自动化管理目标,为流域水资源的精细化管理提供了科学决策依据,更好地为流域经济社会发展服务。
· 功能应用

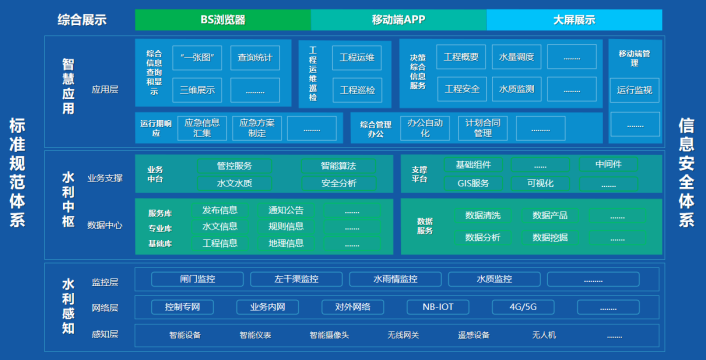

系统架构
01运行监视
直观展示各水闸的运行工况,提供仪表图形组件、各个设备运行状态的图形和动画显示,图形及动画与现场采集设备的各项运行参数关联,实时展示闸门开度、上下游水位、流量、雨量、水泵功率等关键参数;通过水位-流量关系曲线动态计算当前过水流量,标注设计阈值和预警线,并可设置权限进行远程设备控制,实现远程调度控制功能。
02操作票管理
支持基于设备类型(如水闸、泵站、水文传感器)和操作目标(如启闭闸门、调整水位)生成标准化操作指令模板。可自定义操作步骤,结合水利行业规范和管理要求,设定安全措施,例如防汛期闸门操作的防误闭锁逻辑。支持自动生成操作票(基于典型票库或历史票复用)或人工编辑,需经多级审核(如班组长、调度中心)签名确认。操作完成后自动归档至数据库,支持按时间、设备、操作类型等维度查询,满足水利管理部门的安全审计要求。
03预警报警
系统内置工业级报警分类引擎,支持:过程变量报警、设备状态报警及系统诊断报警。报警触发后可自动关联设备所在地的视频摄像机调取实时视频流,同时触发短信通知,实现问题溯源闭环。
过程变量报警:
包含限值报警(高低阈值)、偏差报警(设定值波动)、变化率报警(数值突变监测),主要适用于流量、压力等模拟量监控;
设备状态报警:针对离散量设计True/False状态报警,如设备启停异常、阀门开闭故障;
系统诊断报警:自动检测通信中断、数据溢出等底层异常,记录带时间戳的故障信息。 04
04趋势分析
平台提供以趋势曲线方式显示水位、流量等数据的查询,并支持多个数据量以不同颜色曲线显示在同一界面上。展示供水量的趋势曲线,瞬时流量曲线,水位曲线。趋势曲线具有多绘图区、多数据轴、多时间轴,并且能够进行实时趋势曲线和历史趋势曲线在线转换,可以方便的进行个性化趋势曲线的查询、对比以及分析。支持曲线备注功能,备注日志记录,可查询、编辑、增加、删除等操作。05
05数据报表
操作记录报表:有权限的用户可根据输入的起止时间来查询出在此段时间内运行操作人员发出的所有调度指令记录、各个闸门的启闭记录、以及各个闸门发生的故障情况等数据;
故障记录报表:输入的起止时间来查询出在此段时间内各个闸门发生的故障情况;
统计报表:支持生成年和月的统计报表,统计每个闸门及液压启闭机的动作次数、运行时间以及发生故障次数。
■ 魅力北溪 亚控助力数焕新颜
携手点亮智慧水利的诗与远方
九龙江北溪水闸工程信息管理系统的成功实施,对于提升九龙江北溪水资源调配的统一调度管理水平,实时掌握工程运行状态和闸站调度运行状态,提高九龙江北溪工程的工作效率及项目建设分析和预测水平,以及对现在如火如荼的九龙江北溪水闸改建工程建设发展以及管理决策提供了有效的支持。
项目在统一调度管理、防洪减灾、水资源配置等方面的创新成果,为流域治理安上了“智慧之眼”,开启了九龙江北溪流域管理高质量发展新篇章,也为其他流域的信息化建设提供了宝贵经验。随着亚控KingSCADA等创新技术的不断发展和应用推广,九龙江流域将迎来更加智能化、精细化的管理新时代。
产品参数: | ||
1.1 | SCADA软件(完全版)支持主流PLC,功能满足设计方案闸门控制系统中的要求。 | 1. 具有独立的现地数据库,支持调度中心数据库同步,实现站级闸站系统的数据采集、画面展示、报表汇总、曲线展示、根据流量智能联动控制。 2. 系统用户应有唯一标识,用户密码应密文显示且加密存储,系统默认用户首次登陆应强制修改默认密码。系统应有定期修改密码的策略,防止用户通过多次登录尝试获取密码。 3. 应为多用户权限配置,多用户可配置相同的参数,能在线管理用户,具有相应权限用户才能在线管理其他用户,用户登录具有超时功能。 4. 能绑定用户IP或者MAC地址,在非绑定的设备上不能登录用户,系统中的用户登录、注销等操作事件,应有对应的时间戳。 5. 运行系统应支持大画面的设计,支持大画面应达到32000*32000分辨率:运行系统应支持画面无极缩放:画面应该支持GDI+,支持真彩色显示各种图形对象,支持过滤色和透明色;支持 3D漫游,支持3ds、prb、dxf、md2、ive等3d 模型; 6. 支持报警信息通过企业微信(微信)、手机短信、emai1、RTX的转发功能。 7. SCADA产品应提供对工艺流程及算法的加密处理。SCADA产品启动的所有进程,其CPU占用均衡,内存、GDI、句柄不会发生泄漏。 8. 提供 WEB 服务和 WEB接口,可支持通过手机等移动客户端,便捷访问、操作现场项目的数据及快速开发定制自己的浏览页面。 9. 向SCADA产品开放的端口发生任意数据包,端口不接收非法数据,SCADA产品系统资源占用合理:频繁连接/断开SCADA产品所开放的端口,所创建的连接数不应持续增加,所占资源能够同时释放。 10. 报表功能支持word格式导入导出。 11. SCADA产品具有备份、恢复工程文件的能力;具有冗余工程,能够实现自动/手动切换。 12. 趋势曲线应支持多纵轴多曲线展示,能为不同的曲线设置不同的纵轴,最多应可容纳64条曲线。 |
1.2 | SCADA软件(运行版)支持主流PLC,功能满足设计方案闸门控制系统中的要求。 | 1.数据采集:支持5000余种设备驱动,包括主流PLC、智能仪表、1:智能模块等,支持楼宇、电力、modbus 等标准协议,支持以太网、串口、GPRS等多种通讯方式;支持国产化PLC设备。 3.身份鉴别:应对登录的用户进行身份标识和鉴别,身份标识具有唯一性,身份鉴别信息具有复杂度要求并定期更换;应具有登录失败处理功能,应配置并启用结束会话、限制非法登录次数和当登录连接超时自动退出等相关措施。 4.访问控制:应由授权主体配置访问控制策略,访问控制策略规定主体对客体的访问规则;访问控制的粒度应达到主体为用户级或进程级,客体为文件、数据库表级。 |
1.3 | 工业数据库软件 | 1. 软件界面使用简体中文,符合汉字编码标准(GB18030),可以在中文操作系统上运行,支持中文的输入和输出,软件符合中文使用习惯。 2. 软件关键功能运行发生错误时有提示并且可以恢复正常。 3. 软件可以对用户的权限进行限制。 4. 系统用户有唯一标识,用户密码应该是密文显示,密码应加密存储,默认用户首次登陆应强制修改默认密码。 5. 实时历史数据库服务进程的CPU占有均衡,内存、GDI、句柄不会发生泄漏。 6. 单台服务器应可以支持200万点以上的变量(Tag)点,在线连续存储,并能达到30万条记录/秒的存储速度; 7. 单客户端单点查询速度应可以达到30万条记录/秒,任一客户端,查询任意变量、任意一天的历史数据(数据量为1万条记录)不超过5秒; 8. 数据压缩应可压缩掉 25%-95%的数据 9. 稳定支持500个客户端并发查询,且500客户端并发查询,每秒应可达2万条记录; 10. 支持亳秒级数据分辨率,支持三种以上的存储压缩方式,压缩方式和压缩参数应可供用户配置; 11. 支持瘦客户端管理模式,可以使用Web浏览器和图形化管理工具远程对系统进行管理和配置; 12. 支持标准SQL92检索,支持包括SQL-SUBMINIMUM 级别所定义的SQL查询SELECT命令语法,以及LIKE、聚合函数等扩充语法,支持SQL时间域扩展; 13. 支持镜像功能;支持多对一镜像;支持多级镜像。 |
1.4 | 服务器16核,2.5GHz | 1. 处理器:配置2颗国产处理器(16核,2.5GHz); 2. 内存:配置64GB内存 3. 硬盘:配置2块480GBSSD硬盘,4块4TBSATA硬盘; 4. 网卡:配置2个千兆电接口和2个万兆光口(含光模块)和2个16GbFC接口; 5. 主板集成2个千兆以太网RJ45接口,采用国产网络芯片; 6. I0扩展:支持>10个标准PCIe4.0插槽,非存储、网络等设备专用插槽 |
