■ 概述

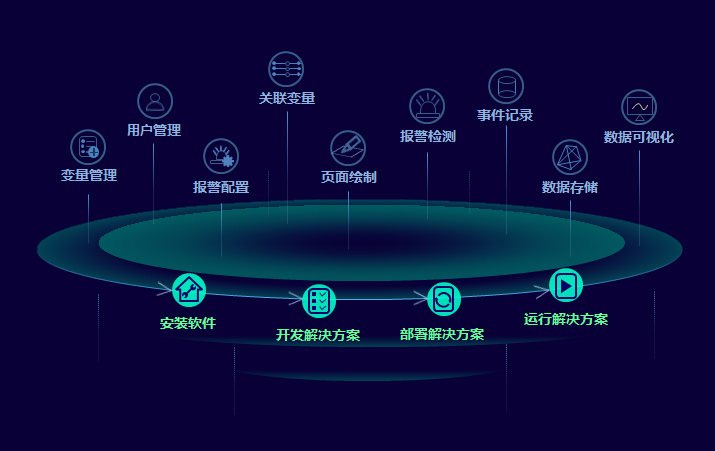

KingSCADA4.0是北京亚控科技发展有限公司(简称:亚控科技)自主研发的一款跨平台高端监控组态软件。KingSCADA平台可以帮助用户通过“搭积木”的方式,快速构建工业自动化监控系统,实现数据采集、流程监控、报警事件处理,历史存储等功能。KingSCADA平台V4.0 支持X86 ARM MIPS等架构的Intel/AMD/鲲鹏/飞腾/海光CPU主流国内外CPU型号,支持Windows系统及银河麒麟、统信、方德、新起点等主流国产操作系统的部署,平台支持模型技术,可通过配置式的开发环境,将图形、脚本、数据库、历史库、配方、报警事件、系统安全等应用元素集中管理,具有丰富的图素、图库,趋势曲线、报表、视频等控件,大大提高了应用的开发效率,可快速构建各行业的监控平台。
■ 产品特性
· 信创适配
- KingSCADA4.0支持部署应用于各类全国产化服务器和操作系统之上,支持与国产设备、数据库等联合使用,致力于打造SCADA系统全信创化生态链。
- 支持国产CPU硬件:全面支持国产硬件生态系统,支持鲲鹏、龙芯、飞腾、海光、兆芯、申威等国产CPU;
- 国产设备通讯采集:支持各类国产仪表板卡和RTU、PLC,如南大傲拓、汇川、中电智科、和利时、安控、蓝普峰等品牌;
- 深度适配国产操作系统:支持银河麒麟、统信UOS、方德、凝思安全、新支点等主流国产操作系统;
- 支持国产数据库及中间件:兼容支持达梦、人大金仓、南大通用等国产数据库,东方通、中创等国产中间件。
· 自主可控
- KingSCADA4.0满足等保2.0三级软件相关的安全性技术指标,并且经过专业性渗透测试漏洞扫描,不存在任何高危漏洞。核心代码自主率为91.82%,综合评分 A级,软件质量得分90.22分,综合评价优秀。软件通过国家工业控制系统与产品安全质量监督中心的安全性测试。
- 可以帮助用户通过“搭积木”的方式,快速构建工业自动化监控系统,实现数据采集、流程监控、报警事件处理、历史存储等功能,支持用户自主开发工程应用。
· 稳定可靠
- KingSCADA4.0支持双机热备、双网冗余、双io冷热冗余等各种备份措施,拥有专门的检测通道,快速实现主备秒级切换,确保服务7*24小时时刻在线;亚控经过了完备的自动化测试,建立了质量防火墙,代码质量高;经过了近十万个项目现场长期运行验证,覆盖水利、军工、危化、医药、半导体等多个标准严格的行业客户,久经考验,值得信赖。对系统中服务运行状态、数据库连接状态、数据源状态等系统事件以及人员登录、操作、授权等人工事件进行记录,有效保障事件可追溯。
· 工程兼容
- KingSCADA4.0实现了系统平台界限的突破且拥有强大的兼容性和平滑的升级路径,支持旧版本KingSCADA工程升级,为数万个工程提供平滑升级,版本无缝迭代。亚控KS产品助力客户生产15年,客户以ks平台为基础积累了数万个工程实例无缝过渡至新版本,最大化保留用户的操作习惯,升级过程历史数据得到完全保留,让业务数据连续和可追溯。
· 柔性架构

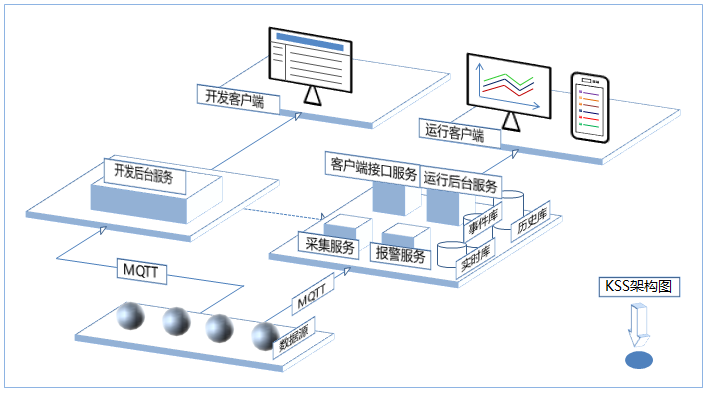

- 随着国内自动化程度的提高,SCADA在(远程)集控调度中的应用也越来越多,点数规模大、可靠性高、集成融合程度高的场景越来越多。KingSCADA4.0采用柔性架构,支持多节点协同、管理,部署灵活,不同节点数据可以相互支撑,协同生产,也可以实现中心节点的统一监控、管理;节点数量随需而变,支撑大型集控场景客户业务扩张需求;历史、实时、报警、采集服务均支持分布式部署,灵活满足多场景需求。
■ 产品功能
· 采集组件
- 1600余个厂家、6000余种设备或协议,涵盖市场主流PLC、DCS、智能仪表等
- 半导体设备专用SMT数据接入能力:SECS/GEM协议通讯软件
- CNC、MDC、机器人方面的数据接入能力
- 支持串口、USB、以太网、ISA/PCI等总线采集卡、专用通讯卡、GPRS、DTU等通讯链路
- 支持电力IEC101/103/104、DLT645规约,楼宇BACnet/LonWorks标准,环保212协议标准,MQTT、Modbus、OPC UA等
- 支持断点缓存和续传;支持分布式部署
- 支持定制开发非标设备数据采集
- 提供驱动开发包,支持用户自主开发
· 驱动领航,万物互联
- 国产软件中最庞大的历史积累
- 比国外软件更广泛的设备接入经验
- 跨平台驱动95%的代码无需修改,三小时快速移植
- 支撑坚实的数据底座,避免项目虎头蛇尾
- 1700个变量,0.4秒(TCP)和0.6秒(串口)
- 仅需50ms即可实现1W点的采集
- 仅需125ms可实现4W点的采集,采集速度提升了60倍

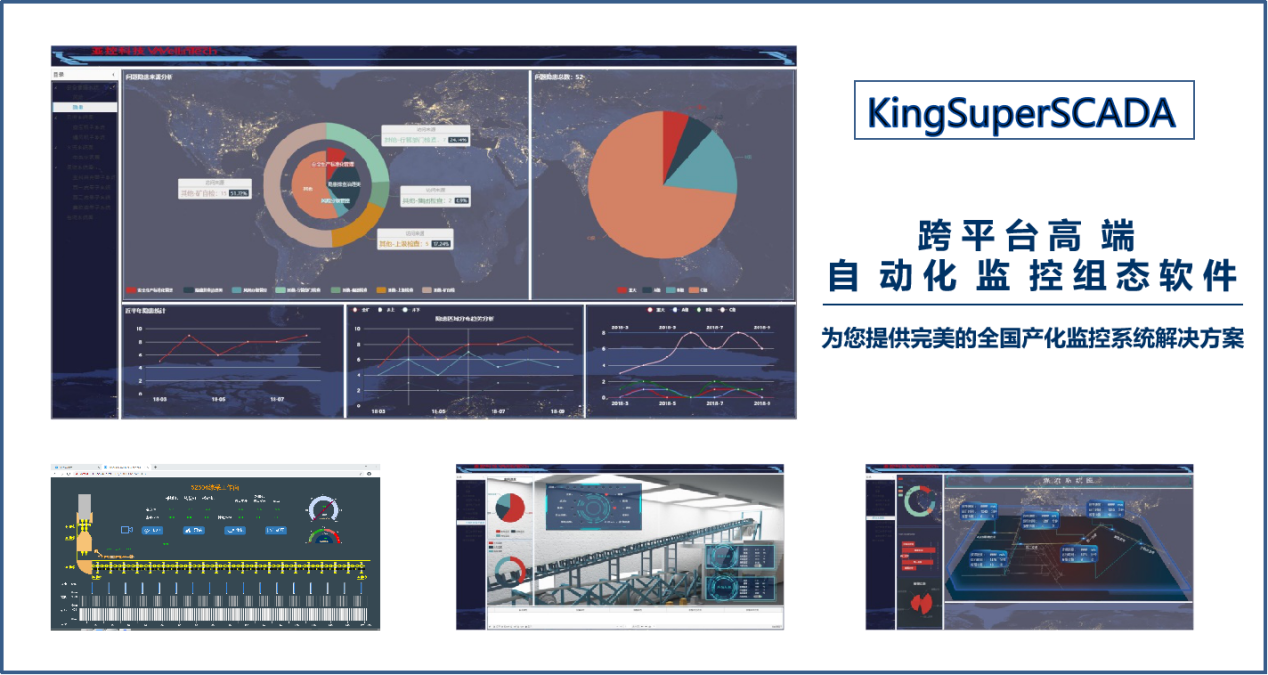

· 界面组态
- 海量图库,强大的图形引擎
超大画面范围,最大画面支持32,000*32,000,开发和运行状态均支持无级缩放,缩放范围10%~1000%;支持SVG图素Factory-Symbol导入。
- 工具齐全,工程快速开发
丰富的UI工具箱,包括报警控件、事件控件、趋势曲线、报表控件、树视图以及横道图、柏拉图、天气控件、功图等;交互界面全组态,拖拉拽完成页面开发。
· 模型功能
- 可以通过模型进行批量创建和管理,支持个性化配置
- 模型实例化,支持传播,方便升级和维护
- 锁定功能,可将属性锁定不再传播
- 模型本身和脚本支持加密,保护个性化知识产权
- 支持导入导出,方便编辑
· 报警和事件
- 实时报警 历史报警:支持限值、偏差、速率、状态报警等;支持报警约束、关闭、延时等模式;支持历史报警存储至关系库,多种查询方式。
- 事件记录:支持完整记录操作事件、用户操作事件、工作站事件;支持简单配置、定向存储;支持操作过程留痕、保证系统安全。
- 报警转发:支持钉钉、微信、短信;支持Email、RTX、语音报警;支持API转发实时报警。
- 事件展示;支持在线配置事件配置查询条件;支持事件窗口控件来显示;支持事件窗;支持事件函数方法。
· 精准报警,智能优化
- 支持自定义报警算法:支持机器学习、人工智能算法,通过数据分析动态优化报警限值;通过算法分析发现潜在规律,报警关口前移,变报警为预警;可以通过应用聚类算法,进行根因分析,形成报警摘要,完善报警管理体系,实现闭环管理。
- 支持联合报警:支持多参数组合报警,可以自由配置复杂的多参数联动报警条件。广泛应用在水利、油气等行业,避免关泵、关阀状态下的误报。
· 计算组件
- 内置常规数据处理算法:支持数据转换,包括线性转换、非线性转换、平方根转换、直接累计、差值累计等;支持数据清洗,包括毛刺、死区、范围值等,便于用户自主开发行业算法
- 规则配置:具备多种触发方式,包括系统启停、周期型、数据改变、条件事件、请求式等
- 智能算法:支持C++、Python等代码模块的引用,支持独立算法的调用、维护;支持分类算法、聚类算法、关联规则挖掘、回归分析、机器学习等各类算法
- 支持开源库:支持通过NPM等方式,可以直接在线下载开源库,充分获取开源成果,避免重复造轮子
· 算法加持,行业赋能
- 提供已有算法,行业赋能
- 易集成,易管理
- 门槛低,好积累
· 数据接口
- 多种关系库支持:支持丰富的数据访问接口,如ODBC、JDBC、OLEDB(ADO)等,支持标准SQL-92语句;支持人大金仓、达梦、南大通用、MySQL等数据转发。
- 多种SDK可选:支持为外部设备和平台提供多种编程开发语言接口,包括C/C++、C#、VB、VBA。
- 多种对外接口:支持标准MQTT、WebService、RESTful API等通用协议以及OPC DA和 OPC UA协议,支持150+定制API接口函数。
- 定制开发:MES、MOM、ERP、WMS、CRM、OA等系统提供定制化接口,近一步增强与非标系统对接能力,打破数据壁垒。
· 数据报表
- 支持实时报表和历史报表,包括日报、周报、年报
- 支持自定义和向导式报表
- 支持报表添加动画、可动态引用链接实时报表,设置单元格报警
- 支持标准SQL语句, 支持数据集查询填充,批量处理效率高
- 类Excel单元格用法,可以进行单元格合并、拆分以及常用函数算法如求和,平均值,最大值等;丰富历史报表函数,方便处理数据和分析报表
- 支持嵌入UI控件,添加单元格图片或二维码等
· 曲线控件
- 自带多种曲线组件,包括:XY曲线、趋势曲线、饼图、棒图等;支持多绘图区,满足各种场景基本使用,数据接入快速简单
- 支持Echarts 图表展示,展示更美观,可应用大屏和驾驶舱,场景更丰富。
· GIS地图
- 离线地图:自主开发的GIS服务,下载地图文件即可使用。
- 在线地图:支持高德/百度等地图。
- 联动展示:支持与视频、数据、报警、趋势曲线、报表、报表等控件联动展示。
· 3D功能
- 支持3D主流格式导入
- 支持OBJ等主流3D模型格式
- 实时数据联动
- 支持动画连接配置
- 支持接入现场实时数据
- 工艺数据驱动动画、报警自动定位设备、设备仿真等
- 3D漫游,支持第一和第三视角浏览
· 视频接入
- 支持GB28181和公安部要求的Onvif协议:支持RTSP/RTMP拉流/RTMP推流/GB28181摄像机NVR集成;支持HLS/RTSP/RTMP/WS/RTC服务,支持H.264协议。
- 支持视频联动:支持画面、报警与视频联动;支持单兵设备视频联动,语音对讲。
- 支持主流厂商品牌:海康、大华、宇视等摄像机;ISC等视频管理平台对接。
- 支持实时视频浏览、历史视频回放,云台控制
· 配方功能
- 使用灵活:配方管理器便捷管理配方数据,直观展示、简单操作;配方函数调用、编辑配方数据,灵活管理、动态加载。
- 配方操作:配方写入、配方删除、配方保存、新增配方;关联IO变量,与生产设备数据互联。
- 配方模板:定义和存储配方,开发态和运行态均可编辑;配方模板文件轻松导入和导出。
- 配方安全:电子签名选择性配置,权限关联,配方操作校验;操作过程安全纪录,记录数据审计追踪。
· 电子签名
- 签名操作:变量、报警确认、配方、画面、按钮、运行系统的签名配置,设置操作签名或者操作与校验签名,在系统安全监管。
- 签名验证:开发态配置的签名选项,运行态进行对应操作时会要求验证相关电子签名动作,并根据校验执行情况生成审计记录。
- 用户安全:实现操作权限的控制和多层级权限管理,保证医药生产过程中权限可控,行为可追踪。
- 审计追踪:审计追踪是包含由计算机生成的、带有时间标志的记录,可以从每个记录中清楚地识别签名人及其操作的信息。
· SPC组件
- 支持XBar-R、Xbar-S、I-MR控制图、三阶矩、排序分位图、箱线图、观测点分布图、频率直方图、帕累托图等
- 支持实时、历史报警数据展示
- 支持8个标准+4个自定义判异规则
- 支持时间段、工单、批次过滤查询
- 支持自动过滤统计上下控制线
- 支持基础配置信息汇总
