亚控云版组态王(KingView 8.0)
日期:2024-09-24

亚控云版组态王KingView 8.0

—— 亚控工业云操作系统生态产品,重新定义SCADA软件



 概述

云版组态王作为WellinOS云生态产品,展现出强大的实力。它克服了传统 SCADA软件的诸多短板,在满足定制化需求方面表现出色,能助力企业随需而变、量身定制监控系统。同时,它完美适配多样化的硬件运行环境,适应云时代的发展需求。在重要工业场景中,云版组态王凭借在线更新、高可用、安全可靠、自主可控及开放自动化等优势,为系统的稳定运行提供有力保障。此外,它开启了软件开发的社会化分工模式,让自动化工程师能自主开发监控系统零件并通过云商店交易,实现知识转化财富,推动监控组态生态蓬勃发展。





 产品特性

生产监控场景覆盖广

云版组态王具有广泛的采集能力、开放的报警能力、丰富的画面展示能力、可大可小的部署能力、开放的生态交易能力。从而具有广泛的适应性:能适应HMI触摸屏场景,能适应单机设备配套的监控,能适应产线级监控场景,能适应厂级分布式部署监控场景,能适应超大规模集群大集控场景






组态能力质的飞跃

·所想能所得





监控系统组态的零件包括采集驱动、精灵图、控件、报警算法,组态能力取决于这些零件的数量与质量。过去组态王的零件由亚控研发,虽零件众多但仍不能满足所有行业客户需求,而云版组态王解决了这一问题。

云版组态王工具箱内置一批采集驱动、精灵图、控件、报警算法,若没有想要的,可到云商店搜索,随着云商店商品日益丰富,基本能找到。亚控积累二十多年采集经验,云版组态王将最常用驱动内置,并赋予设备厂商自主开发采集驱动的能力,用户从工具箱选择具体型号驱动拖拽到设备配置区,完成基础与连接配置即可。

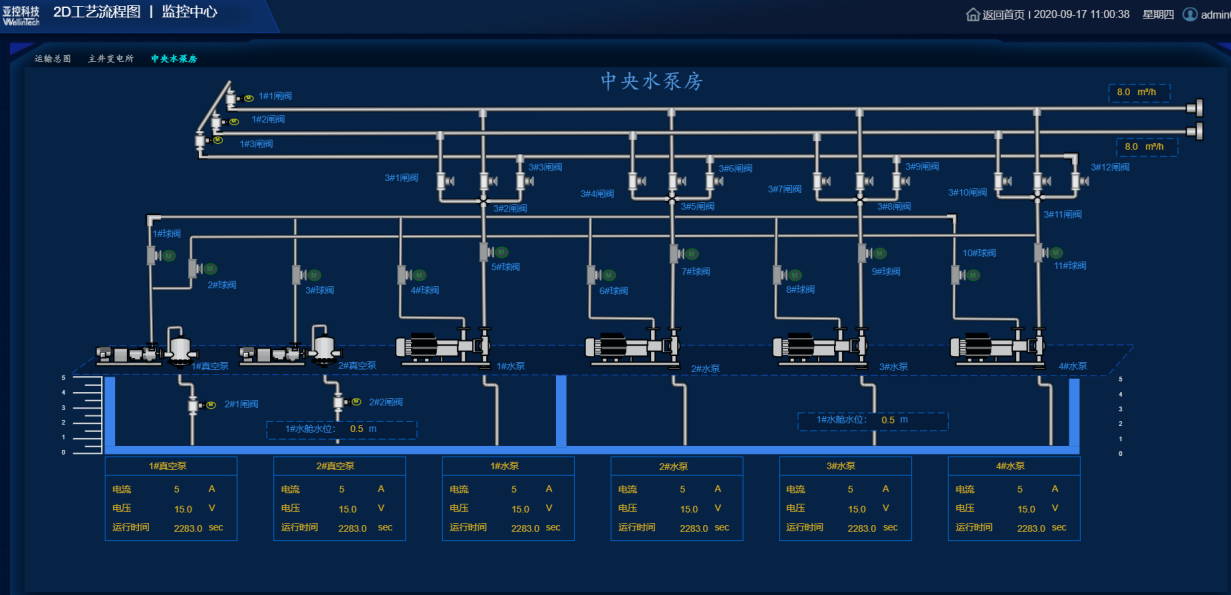

组态王在三十万现场部署运行积累海量设备、工艺精灵图,通过简单配置可完成动画链接,如活了的设备,让工程画面组态更易。用户从工具箱选具体类型精灵图拖拽到画面配置区进行属性和变呈配置即可。

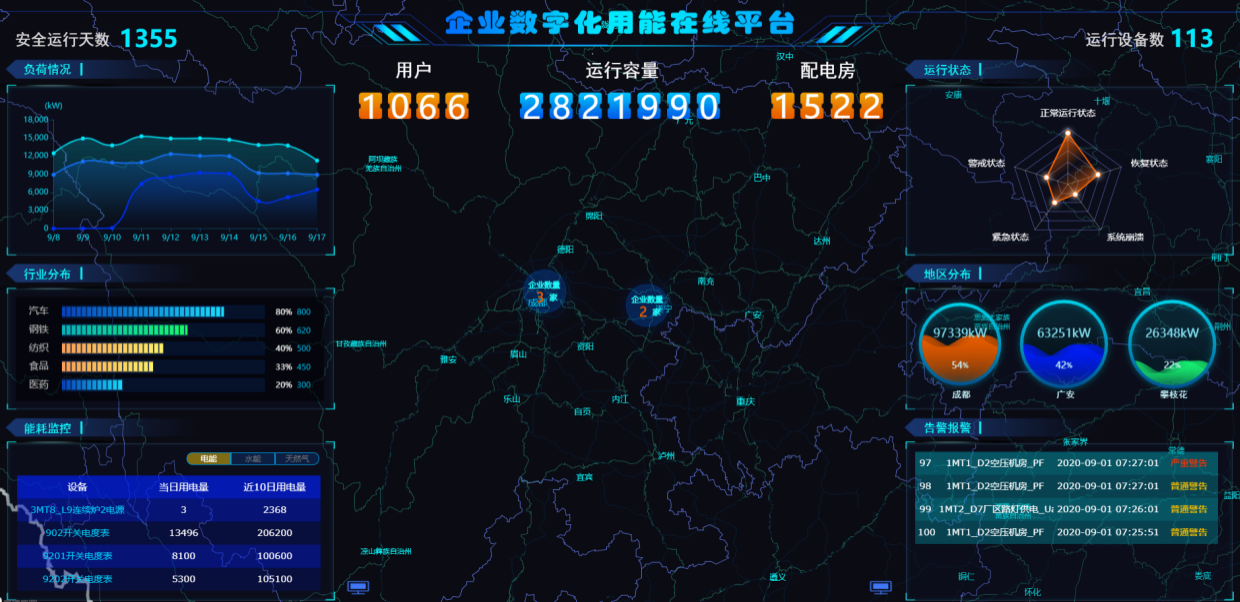

控件由UI控件和图表组成,内置逻辑脚本用于数据分析、统计展示及辅助决策。用户从工具箱选具体类型控件拖拽到画面配置区进行属性和变量配置即可。报警算法有较强行业和专业属性,不同行业有特殊报警需求,如生产安全报警结合传感器检测与阈值判断,设备故障预警结合历史与实时数据利用机器学习算法。

WellinOS工业云操作系统让每个工业人能开发工业 APP,亚控云商店可让工业人将其转化为财富。开发者在WellinOS开发好的工业APP可上架至亚控云商店,消费者能查找、试用和购买所需工业 APP。中国有4000 万工业人,随着WellinOS云生态发展,亚控云商店中的工业 APP将日益丰富。若在云版组态王工具箱中找不到想要的零件,可到亚控云商店查找、试用和购买后在云版组态王中使用




·所想能所做






如果在云商店找不到想要的采集驱动、精灵图、控件、报警算法,可以在WellinOS的功能单元编辑器和界面功能单元开发编辑器KingStudio 中自行制作。WellinOS的特性使得自动化工程师能够轻松按照自己的想法进行开发。制作完成的功能单元(FU)还可以上传到云商店进行交易并获得回报。中国有4000万自动化工程师,他们拥有丰富的工业知识,都可以成为零件的开发者,从而使云商店中的商品快速丰富起来。

采集驱动开发,基于WellinOS开发设备采集驱动运行FU,可实现设备协议数据组包、发帧、解帧等设备协议解析﹔基于KingStudio开发设备采集驱动配置 FU,能让用户配置链路种类、链路、波特率、数据位等数据。

报警算法开发,使用WellinOS开发报警算法运行FU,能够实现报警算法和数据处理逻辑;使用KingStudio开发报警算法配置FU,可实现用户配置报警算法属性和输入。

精灵图开发,通过KingStudio 使用2D编辑器、拖拽2D设备图素,开发出精灵图运行FU,用于精灵图最终效果运行;同时使用KingStudio开发精灵图配置FU,供用户进行配置属性和输入等操作。

控件开发,基于KingStudio的自定义报表编辑器、U组件、图表组件开发控件运行FU,可实现特定数据分析和展示;基于KingStudio开发控件配置FU,能实现用户配置控件设置的参数和输入信息。




·永不停机






工业生产期望产线持续运行以创造价值,非计划停产会给企业尤其是流程制造行业带来巨大损失,这对监控系统软件的持续运行能力要求很高。传统组态软件在软件版本升级、组态工程变更、电脑宕机、网络中断等情况下,监控系统会停止工作,而云版组态王解决了这些问题。

云版组态王版本更新实质是WellinOS仓库中功能单元(FU)的更新,用户体验无感。可根据业务及生产需要更新指定FU,无需系统级别、模块级别的整体更新,最大程度保证系统持续运行。传统组态王组态成果是工程文件,运行程序加载工程文件到内存中运行,工程文件变化需重新加载导致监控系统中断重启。云版组态王的工程配置信息以数据模型拷贝、FU模型拷贝形式存在于WellinOS的模型库中,运行FU加载这些数据运行,组态数据更改无需运行FU重启,实现在线组态功能。

云版组态王采用集群多副本架构,不同于传统监控软件的双机冗余、双机热备。每个节点上可运行一个云版组态王实例,每个实例下有多个数据区。某个数据副本上有一个主数据区,则在其他副本上有对应副数据区,主副之间进行数据同步以便故障时切换。当云版组态王实例在主副本运行过程中主副节点发生故障可自动切换到其他副本,实例继续运行,用户无感且不影响业务逻辑执行。

·高度安全

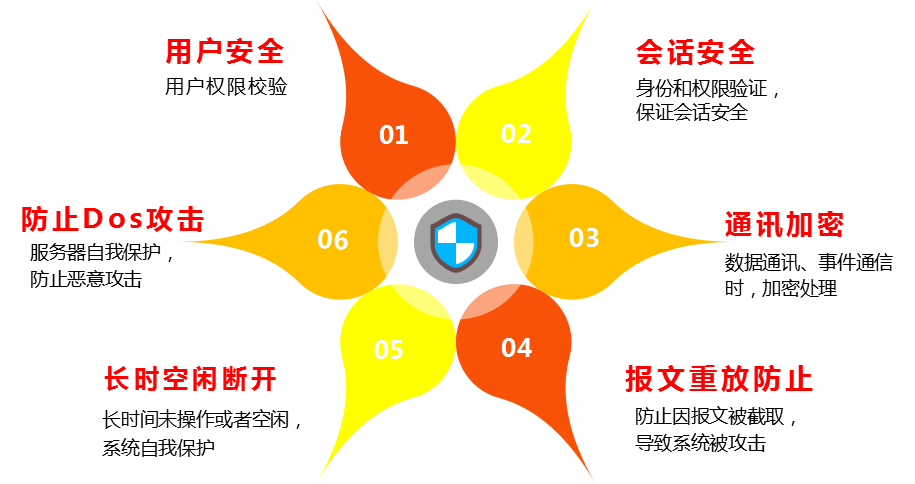

传统监控组态软件在数据层面安全控制不足,云版组态王使用WellinOS 的钥匙、锁、保险箱从数据层面进行权限控制。WellinOS主体对客体权限通过三层校验,系统提供默认钥匙,客户可自定义锁。两个WellinOS无法通信时可用保险箱功能进行数据迁移。云版组态王采用WellinOS 的数据传输机制,满足等保三级要求,全面考虑多维度安全防护。它还使用审计功能,可追溯数据操作。WellinOS有三个系统用户及角色,系统审计管理员有最大审计权限。云版组态王在WellinOS中运行,WellinOS 自封闭,严格控制外部数据接入和访问,采用多策略访问控制安全体系确保系统机密性和完整性。

·国产化信创适配






信创是重大战略举措,是新时代监控组态软件必备能力。传统组态王为不同信创环境适配、编译不同版本,难以满足定制化与稳定性要求。云版组态王作为WellinOS的云生态产品,可在所有主流信创环境下运行,支持所有主流信创CPU适配,如飞腾腾云S2500、飞腾 D2000支持所有主流信创操作系统适配,如银河麒麟V10 SP1/SP2/SP3、统信UOS V2.0等,还支持适配rockyLinux8.9CentOS7.8/7.9/8.2等主流Linux系统



 产品功能

多人协同开发:支持多个开发者在线协同开发同一个工程

一次开发,多端运行

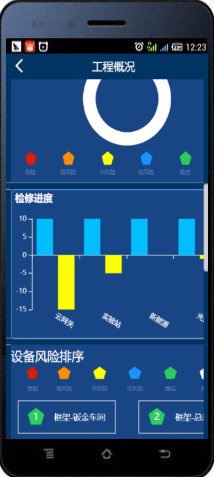

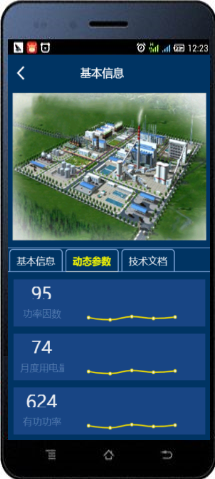

监控系统运行端分几类:Windows PC端、Linux PC端、安卓手机端、IOS手机端、Web端、触摸屏、工控机、网关盒子,传统监控组态软件只能在其中一个或几个上面运行,不能在所有端上面运行。云版组态王是在WellinOS上研发的,继承了WellinOS的跨平台特性,可以在任意端上运行,工程也只需要开发一次,即可在任意端上运行。

灵活部署:支持单机、分布式、集群式三种部署方式,可以按需灵活部署。

在线组态、在线更新、多副本高可用。

采集驱动:内置最常用的驱动,并赋予设备厂商自主开发采集驱动的能力,能开发各行业设备、各种型号设备的数据采集驱动,厂商自主可控。

工具箱功能强大:组态王在30+现场部署运行,积累了海量的设备组合图素、精灵图、控件、框架等。

报警算法:提供报警计算能力,如具有比较强行业属性的油田,化工、煤矿等行业就有特殊的报警计算需求。

审计功能:云版组态王使用WellinOS的审计功能,可以对所有数据操作做审计追溯。

支持开放自动化:提供软PLC、虚拟PLC技术

虚拟PLC超脱于传统PLC的软硬件强制绑定,实现PLC的数字孪生。解耦之后,虚拟PLC可以从云端部署到现场控制器上,实现远程控制程序的的部署、更新、启动等管理工作。云版组态王的开放自动化组态环境遵循61131-3标准,支持ILSTSFCLDFBD等几种通用PLC编程语言,编写的程序块以WellinOS功能单元的形式存在,可以独立运行,可以从中心到端部署管理,也可以在亚控云商城中交易

多节点横向扩展:相较于传统监控软件的多实例方案,云版组态王可做到真正的无限扩展。系统由多个节点组成,在硬件配置符合应用规模要求时,可对CPU核、资源上限、资源报警进行自定义配置以及性能监视,保证资源的合理使用。
